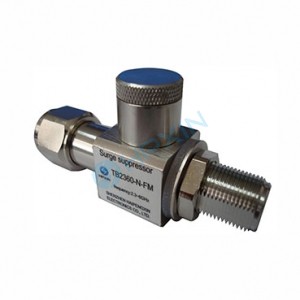

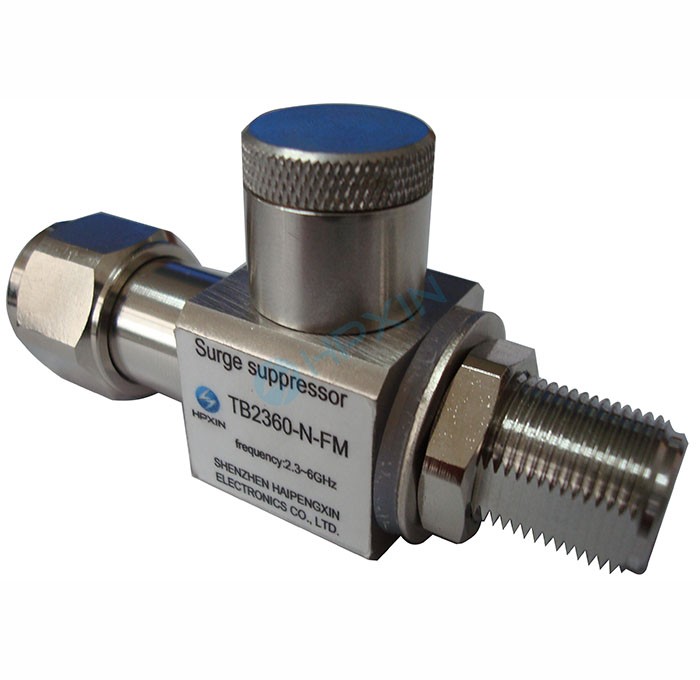

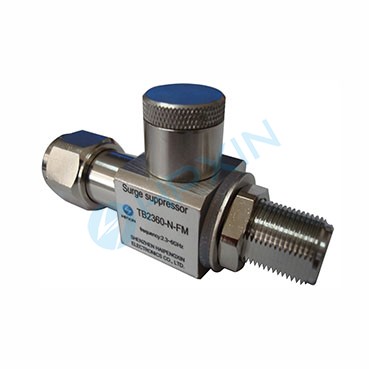

天饋防雷器 TB2360-N-FM
用于2.3~6.0GHz頻段移動通信系統基站
一、產品描述：
本產品主要用于WLAN和WIMAX等系統，保護系統使其免遭由天線引入的感應雷擊等過電壓損壞。具有防水功能，可用于室外。
二、產品特點：
1、通流量大
2、插入損耗低
3、壽命長
4、可適用室內外環境

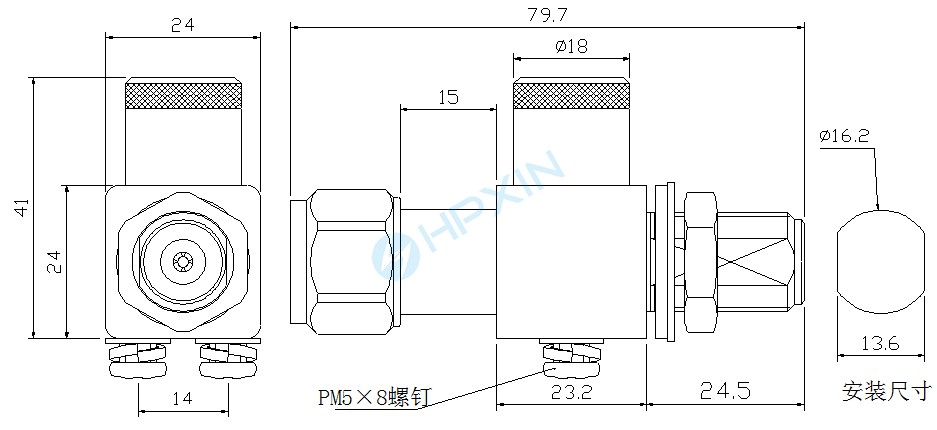

三、結構尺寸
技術參數：
項目 | 技術參數 |
產品型號 | TB2360-N-FM |
工作頻率 | 2.3~6.0GHz |
插入損耗(dB) | ≤0.3 |
電壓駐波比 | ≤1.2 |
特性阻抗 | 50Ω |
端口型號 | N(F/M) |
額定放電電流(8/20μs) | 10kA |
最大放電電流(8/20μs) | 20kA |
殘壓(8/20μs 10kA) | ≤30V |
殘壓(1.2/50μs 4kV) | ≤50V |
最大功率輸入 | 100W |
防護等級 | IP67 |
